Ürün Detayları
Menşe yeri: Çin
Marka adı: Hengcheng
Sertifika: ISO Patent Certificate High-Tech Product Certificate
Model numarası: PCD24/H PCD26/H PCD28/H PCD30/H
Ödeme ve Gönderim Koşulları
Min sipariş miktarı: 1 takım
Fiyat: Pazarlık edilebilir
Ambalaj bilgileri: Standart nakliye ambalajı
Teslim süresi: 60 gün
Ödeme koşulları: L/C, D/A, D/P, T/T, Western Union, MoneyGram
Yetenek temini: 5 takım\ay
İsim: |
Pnömatik Taşıma Sistemi Yoğun Faz İletim Tankı |
Tip: |
Pnömatik Taşıma Sistemi |
Uygulanabilir Endüstriler: |
Makine Tamirhaneleri, Üretim Tesisi |
Yapı: |
Konveyör Sistemi |
Teslimat Hacmi: |
＞300t/saat |
Satış Sonrası Hizmet Sağlandı: |
Denizaşırı makinelere hizmet verebilecek mühendisler |
Renk: |
Müşteri Talebi |
Başvuru: |
İnce toz taşıma sistemi |
Mesafe: |
＞2000m |
Güç tüketimi: |
＜3.8kWh/t·km |
İsim: |
Pnömatik Taşıma Sistemi Yoğun Faz İletim Tankı |
Tip: |
Pnömatik Taşıma Sistemi |
Uygulanabilir Endüstriler: |
Makine Tamirhaneleri, Üretim Tesisi |
Yapı: |
Konveyör Sistemi |
Teslimat Hacmi: |
＞300t/saat |
Satış Sonrası Hizmet Sağlandı: |
Denizaşırı makinelere hizmet verebilecek mühendisler |
Renk: |
Müşteri Talebi |
Başvuru: |
İnce toz taşıma sistemi |
Mesafe: |
＞2000m |
Güç tüketimi: |
＜3.8kWh/t·km |

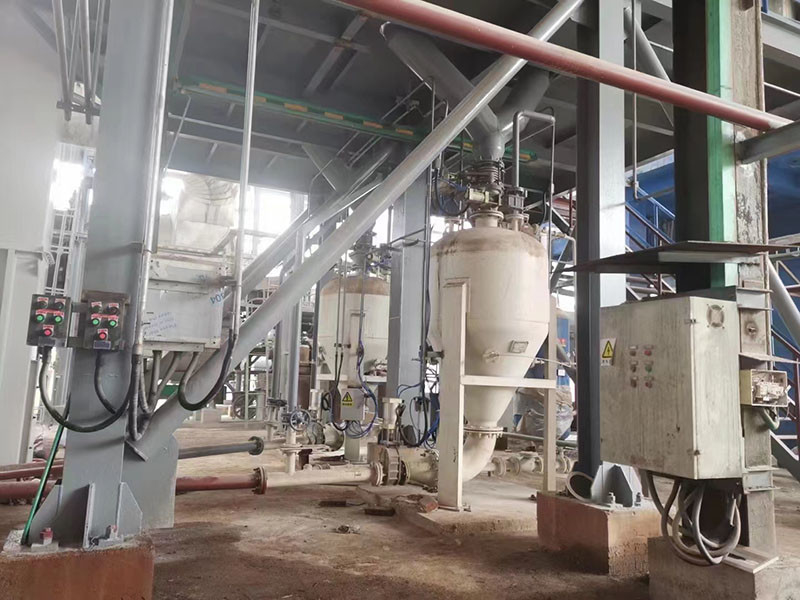

Büyük Teslimat Hacmi Pnömatik Taşıma Sistemi Yoğun Faz İletim Tankı
Tanım
PCD tipi pozitif basınçlı yoğun fazlı pnömatik taşıma silo tipi pompa, taşınan malzemenin doğasına, parçacık boyutuna, taşıma mesafesine ve taşıma hacmine göre pompanın hacmini belirler, yani bağımsız bir tasarım gerçekleştirilir, böylece İşlem gereksinimlerinin karşılanması öncülüğünde taşıma, maksimum ölçüde azaltılabilir.enerji tüketimi.
[Ürün Avantajları ve Özellikleri]
① Büyük taşıma kapasitesi: >300t/saat;
② Uzun mesafe: >2000m;
③ Düşük güç tüketimi: <3.8kWh/t·km;
④ Küçük aşınma: boru hattının ömrü 10 yıldan fazladır;
⑤ Düşük hız: başlangıç hızı 6～10m/s;
⑥ Yüksek karıştırma oranı: >30kg/kg;
⑦ Esnek süreç düzeni, tozsuz, yüksek çalışma hızı, mekanik taşımaya göre daha düşük yatırım ve daha az bakım maliyeti
[Uygulama alanı]
PCD pnömatik taşıma ekipmanı ve sistemleri, yapı malzemeleri, kimya endüstrisi, madencilik, elektrik enerjisi, metalurji ve diğer endüstrilerde yaygın olarak kullanılmaktadır.
[Taşıma malzemeleri]
Çimento, farin, uçucu kül, sönmüş kireç, kuru karbür cürufu, cüruf tozu, çelik cürufu tozu, kömür tozu, alümina tozu, vitriol tozu, fosfor tozu, pirofillit tozu ve organik silikon tozu vb.
Büyük Kapasiteli Pnömatik Taşıma Kovası Pompası Parametre Tablosu
| Taşıma Malzemesi | Yığın Yoğunluğu (t/m3) | modeli | PCD24/Saat | PCD26/Saat | PCD28/Saat | PCD30/Saat | Taşıma Mesafesi | |
| Şartname | 16~20m3 | 18~22m3 | 20~27m3 | 26~32m3 | Seviye (m) | Seviye (m) | ||
| Toz kömür | 0,5 | Teslimat Hacmi (t/sa) | 50~80 | 60~90 | 65~110 | 80~130 | 200 | 20 |
| Külleri Uçur | 0.75 | 75~125 | 85~130 | 95~160 | 125~190 | 200 | 20 | |
| Kireçtaşı Tozu/Mineral Tozu | 0,8 | 80~130 | 90~140 | 100~170 | 130~200 | 200 | 20 | |
| Çimento/Ham Un | 1 | 100~150 | 115~175 | 130~215 | 165~260 | 200 | 20 | |
Uzun Mesafeli Pnömatik Taşıma Kovası Pompası Parametre Tablosu
| Taşıma Malzemesi | Yığın Yoğunluğu (t/m3) | modeli | PCD24/L | PCD26/L | PCD28/L | PCD30/L | Taşıma Mesafesi | |
| Şartname | 16~20m3 | 18~22m3 | 20~27m3 | 26~32m3 | Seviye (m) | Seviye (m) | ||
| Toz kömür | 0,5 | Teslimat Hacmi (t/sa) | 20~40 | 25~45 | 30~55 | 45~65 | 1000 | 25 |
| Külleri Uçur | 0.75 | 35~60 | 45~65 | 45~80 | 65~95 | 1000 | 25 | |
| Kireçtaşı Tozu/Mineral Tozu | 0,8 | 40~65 | 45~70 | 50~85 | 70~100 | 1000 | 25 | |
| Çimento/Ham Un | 1 | 50~80 | 55~90 | 65~110 | 90~120 | 1000 | 25 |
|
Konvansiyonel Izgaralı Pnömatik Taşıma Kovası Pompası Parametre Tablosu
| Taşıma Malzemesi | Toplu Yoğunluk (t/m3) | modeli | PCD18/N | PCD20/N | PCD20/N | Referans Taşıma Mesafesi | |
| Şartname | 5.0~6.7m3 | 7.0~10.0m3 | 10.0~15.0m3 | Seviye (m) | Dikey (m) | ||
| Toz kömür | 0,5 | Teslimat Hacmi (t/sa) | 12~20 | 16~32 | 25~50 | 500 | 30 |
| Külleri Uçur | 0.75 | 18~32 | 25~48 | 35~70 | 50 | ||
| Kireçtaşı Tozu/Mineral Tozu | 0,8 | 20~35 | 26~51 | 38~75 | 500 | 30 | |
| Çimento/Ham Un | 1.0 | 24~42 | 32~65 | 48~95 | 500 | 30 | |
| silikon tozu | 1.2 | 28~50 | 40~75 | 55~115 | 500 | 30 |
|
Küçük Boy Pnömatik Taşıma Bunker Pompasının Parametre Tablosu
| Malzeme | Toplu Yoğunluk (t/m3) | modeli | PCD08/M | PCD10/M | PCD12/M | PCD14/M | Referans Taşıma Mesafesi | |
| Şartname | 0,2~0,5m3 | 0.6~1.6m3 | 1.5~2.5m3 | 2.5~5.0m3 | Seviye (m) | Dikey (m) | ||
| Toz kömür | 0,5 | Teslimat Hacmi (t/sa) | 0,5~1,8 | 1.5~5.5 | 5.0~9.0 | 8.0~18.0 | 100 | 20 |
| Külleri Uçur | 0.75 | 0.9~2.8 | 2.5~8.5 | 7.0~14.0 | 12.0~27.0 | 100 | 20 | |
| Kireçtaşı Tozu/Mineral Tozu | 0,8 | 1.0~3.0 | 3.0~9.0 | 8.0~15.0 | 12.0~28,0 | 100 | 20 | |
| Çimento/Ham Un | 1.0 | 1.2~3.5 | 3.5~11,5 | 10.0~18.0 | 16.0~36.0 | 100 | 20 | |
| silikon tozu | 1.2 | 1.5~4.0 | 4,5~13,5 | 12.0~20.0 | 19,0~43.0 | 100 | 20 | |
Şu anda en uzun yatay taşıma mesafemiz 2200m ve yüksekliğimiz 30m'dir;tek bir ünitenin maksimum taşıma kapasitesi 300 t/saat'tir;taşıma enerji tüketimi 3,8kWh/t·km'den azdır, düz boru hattının hizmet ömrü 10 yıldan fazladır ve dirseğin hizmet ömrü 3 yıl veya daha fazladır.
Müşterilerin gereksinimlerine göre, toz malzemelerin özelliklerine ve performansına, taşıma mesafesine, taşıma hacmine ve coğrafi koşullara ve müşteriler tarafından sağlanan diğer parametrelere göre, hesaplama gibi mühendislik tasarımı ve ekipman seçimi için özel olarak en iyi planı formüle ediyoruz. hava hacmi ve boru hatlarının oranı., Depo toz toplama ve satış sonrası planı alma, vb. Büyük miktarda mühendislik uygulama deneyimine dayanarak, pozitif basınçlı yoğun faz aralıklı pnömatik taşımanın çoğu esas olarak aşağıdaki üç teknolojik sürece ayrılmıştır:
(Bir Bitmiş Ürün Deposuna Pozitif Basınçlı Yoğun Fazlı Pnömatik Taşıma İşlemi Akış Şeması Taşıma)
(2 Bitmiş Ürün Deposuna Pozitif Basınçlı Yoğun Fazlı Pnömatik Taşıma İşlemi Akış Şeması)
(Pozitif Basınçlı Yoğun Fazlı Taşıma İşlem Akış Şeması + Ölçüm Gönderimi)
