Yoğun Fazlı Pozitif Basınçlı Taşıma Sistemi Hazne Pompası Düşük Enerji Tüketimi

Düşük Enerji Tüketimi Yoğun Faz Pozitif Basınç Taşıma Sistemi Hazne Pompası

Tanım

Çöp kutusu tipi pnömatik taşıma pompası, toz malzemeleri pnömatik taşıma ekipmanında yüksek basınç altında taşımak için nispeten güvenilir yoğun fazlı dinamik basınçlı pnömatik taşıma cihazıdır.Enerji tasarrufu sağlayan ve çevre dostu pnömatik taşıma cihazlarına ait olan bu cihazlar, Çin'de kimya mühendisliği, elektrik, çimento, metalürji, termik enerji vb. sektörlerde yaygın olarak kullanılmaktadır.

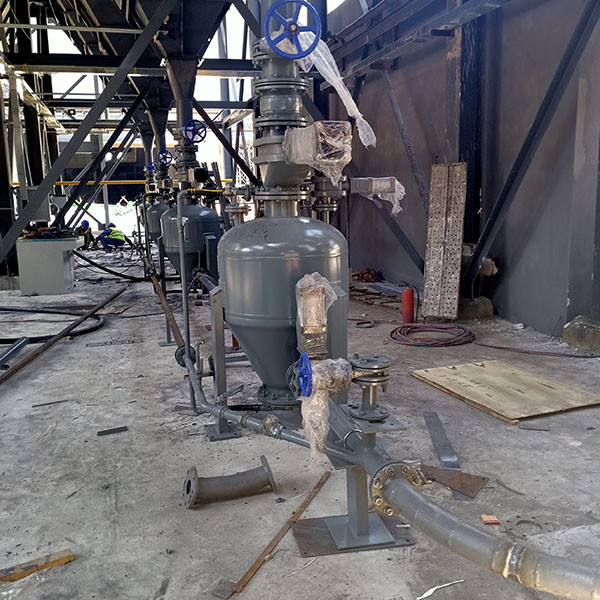

Bir depo pompası, belirli bir basınca ve sıcaklığa dayanabilen bir kaptır.Üst uç bir pnömatik besleme valfidir ve iç kısım, pnömatik tahliye valfine ve taşıma boru hattına bağlı bir yukarı veya alt veya orta tahliye boru hattıdır.Yukarı borunun altında bir akışkanlaştırma plakası bulunur.Pnömatik besleme valfi, pnömatik tahliye valfi, giriş valfi ve ikincil hava valfinin tümü, elektromanyetik pnömatik yönlü valfler tarafından kontrol edilir.Silo pompasının pnömatik taşıma işlemi kesintili bir taşıma işlemidir ve tüm iş akışı aşağıdaki gibidir:

1. Besleme aşaması.Besleme valfini ve egzoz valfini açın ve malzeme, normal basınç altında hazne pompasına girmeye başlar.Seviye göstergesi haznenin dolu olduğunu belirten bir sinyal gönderdikten sonra, beslemeyi durdurun;

2. Basınçlı akışkanlaştırma aşaması.Besleme ve egzoz valflerini kapatın, giriş havası valfini açın ve tankın içindeki basıncı artırın;

3. Taşıma aşaması.Belirtilen basınca ulaşıldığında, malzeme dağıtımını başlatmak için dağıtım hava valfini ve boşaltma valfini tekrar açın;Depo pompası içi taşıma tamamlandıktan sonra boru hattı direnci düşer ve depo pompasının basıncı düşer.Alt limit basınca ulaştığında malzeme taşıma durumu sona erer.

4. Tasfiye aşaması.Basınç şalteri, seviye göstergesi veya zaman rölesi taşımanın sonunu gösterdikten sonra, yüksek basınçlı hava valfini ve tahliye valfini kapatın, ikincil tahliye valfini açın ve boru hattında kalan malzemeleri temizlemek için tüm basınçlı havayı kullanın.Şu anda depo pompasında kalan malzeme yoktur ve boru hattında kalan malzemeler hava akışı durumuna gelene kadar kademeli olarak azalır.Giriş valfi, tahliye valfi ve ikincil hava valfi kapatılarak bir döngü tamamlanır.

Büyük Kapasiteli Pnömatik Taşıma Kutusu Pompa Parametre Tablosu


Uzun Mesafeli Pnömatik Taşıma Haznesi Pompa Parametre Tablosu

Konvansiyonel Izgara Pnömatik Taşıma Kutusu Pompa Parametre Tablosu

Küçük Boy Pnömatik Taşıma Bunker Pompası Parametre Tablosu

Pozitif basınçlı yoğun faz aralıklı pnömatik taşıma açısından şirket, uzun mesafe, yüksek üretim, düşük enerji tüketimi gibi temel teknolojileri kırmaya odaklanarak pnömatik taşıma sistemlerinin teorik araştırma ve mühendislik uygulama deneyimi özetine her zaman kendini adamıştır. pnömatik taşıma işleminde düşük aşınma.Çekirdek ürün, sistematik, standartlaştırılmış ve rafine edilmiş mühendislik tasarımı ve teknik hizmetler sağlarken, PCD tipi pozitif basınçlı yoğun fazlı pnömatik taşıma silosu pompasıdır.Farklı müşterilerin ihtiyaçlarını karşılamak için malzeme özellikleri, taşıma mesafesi, taşıma kapasitesi, teslim alma deposu kapasitesi, toz giderme kapasitesi ve coğrafi koşullar gibi parametrelere dayalı olarak en iyi tasarım planını oluşturuyoruz.Her ekipman kalifiye denetim yoluyla üretilir ve her pnömatik taşıma sistemi, müşterilerin ileri teknoloji ürünlerinin getirdiği akıllı yönetimi ve ekonomik faydaları gerçekten deneyimlemelerine olanak tanıyan kendi tasarım özelliklerine sahiptir.

Şu anda en uzun taşıma yatay mesafemiz 2200m ve yükseklik 30m;Tek bir ünitenin maksimum taşıma kapasitesi 300 t/s'dir;Ulaşım enerji tüketimi 3,8kWh/t · km'den azdır, düz boru hattının hizmet ömrü 10 yıldan fazladır ve dirseğin hizmet ömrü 3 yıldan fazladır.Hava hacmi hesabı, boru hattı oranı, toz toplama işlemi gibi müşteri tarafından sağlanan toz malzeme özellikleri, performans, nakliye mesafesi, nakliye hacmi ve coğrafi koşullar gibi müşteri gereksinimleri ve parametrelerine dayalı olarak en iyi mühendislik tasarımını ve ekipman seçim planını geliştiriyoruz. alıcı depoda ve satış sonrası planda.

Ürünün ana özellikleri
① Büyük taşıma kapasitesi: ＞ 300t/h;
② Uzun mesafe: ＞ 2000m;
③ Düşük güç tüketimi: < 3,8kWh/t · km;
④ Düşük aşınma ve yıpranma: boru hattı ömrü>10 yıl;
⑤ Düşük hız: başlangıç ​​hızı 6-10m/s;
⑥ Yüksek karışım oranı: ＞ 30kg/kg;
⑦ Esnek proses düzeni, tozsuz, yüksek çalışma hızı, mekanik taşımaya kıyasla daha düşük yatırım ve daha düşük bakım maliyetleri

Uygulama Alanı
PCD pnömatik taşıma ekipmanı ve sistemleri, inşaat malzemeleri, kimya, madencilik, enerji ve metalurji gibi sektörlerde yaygın olarak kullanılmaktadır.Taşıyıcı malzemeler arasında çimento, hammaddeler, uçucu kül, hidratlı kireç, kuru deşarjlı kalsiyum karbür cürufu, cüruf tozu, çelik cüruf tozu, kömür tozu, alüminyum oksit tozu, boksit tozu, fosfor tozu, pirofilit tozu ve organik silikon tozu bulunur.
