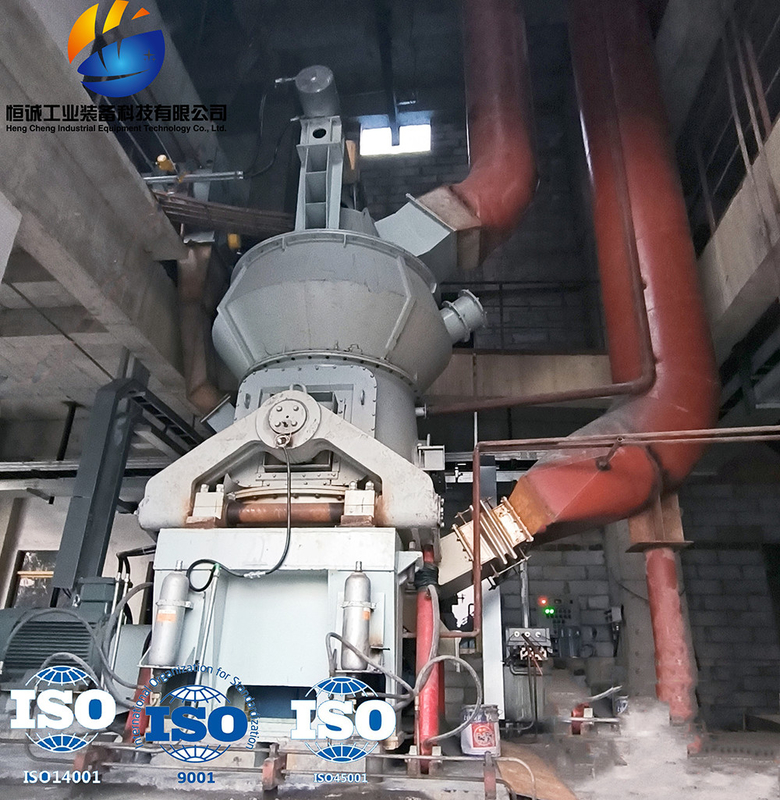

HVM1300M Antrasit 8 t / H Kapasiteli Dikey Pulverize Kömür Değirmeni

Mühendislik Vakaları
HVM2800M Dikey Pulverize Kömür Hazırlama Sisteminin Mühendislik Tasarımı ve Ekipman İmalatı Temini
İşleme malzemesi türü: bitümlü kömür
Kapasite: ≥ 80t/h
Ürün inceliği: 200 ağ, %85 geçiş

HVM dik freze ile işlenebilen malzemeler:ferrit, cüruf, cüruf, çimento, elmas, demir cevheri, krom cevheri, manganez cevheri, altın madeni, bakır madeni, alüminyum cevheri, kurşun çinko cevheri, tantal niyobyum cevheri, polimetalik cevher, nikel cevheri, boksit, silisyum karbür, titanyum dioksit, talk, bentonit, Kalsit, kaolin, grafit, mika, Vollastonit, feldspat, dolomit, Pirofilit, kuvars kumu, florit, kireçtaşı, organik silikon, lityum kireçtaşı Şeyl, Volkanik kül, kömür vb.

Çalışma prensibi:Elektrik motoru, taşlama diskini bir redüktör boyunca dönecek şekilde çalıştırır ve malzeme, besleme ağzından taşlama diskinin merkezine düşer.Aynı zamanda sıcak hava, hava girişinden öğütme odasına girer.Merkezkaç kuvvetinin etkisi altında, malzemeler öğütme plakasının kenarına doğru hareket eder.Öğütme plakası üzerindeki dairesel oluktan geçerken öğütme valsi tarafından ezilirler.Ezilmiş malzemeler, öğütme plakasının kenarındaki rüzgar halkasında Jet akımı tarafından toplanır.Büyük parçacıklar tekrar öğütmek için doğrudan öğütme plakasına düşer.Hava akışındaki malzemeler, dönen rotorun etkisi altında dinamik ve statik ayırıcıdan geçtiğinde, kaba toz tekrar öğütülmek üzere öğütme plakasına düşer.Nitelikli ince toz, ürün olan toz toplama cihazında hava akımı ile birlikte öğütülür, Toplanır.Nem içeren malzemeler, gerekli ürün nemini elde etmek için sıcak gazlarla temas sırasında kurutulur.

Kömür Dik Değirmen Parametre Tablosu


Dikey taşlama makinelerinin yüksek öğütme verimi, düşük güç tüketimi, büyük besleme partikül boyutu, ürün inceliğinin kolay ayarlanması, basit ekipman proses akışı, küçük taban alanı, düşük gürültü, küçük toz emisyonu, kolay kullanım ve bakım, düşük işletme maliyetleri gibi avantajları vardır. ve aşınmaya dayanıklı malzemelerin düşük tüketimi.
Güç, metalurji, çimento, kimya sanayi, metalik olmayan cevher ve diğer endüstrilerde, özellikle ham çimento, klinker, santralin kükürt giderme kireçtaşı tozu, cüruf tozu, manganez cevheri, alçı taşı, kömür, Barit, Kalsit, boksit ve diğer malzemeler.
Dikey değirmen sistemi bir ana bilgisayar, besleyici, sınıflandırıcı, üfleyici, boru hattı cihazı, depolama hunisi, elektrik kontrol sistemi, toplama sistemi vb.'den oluşur. Standart bir modüler basınç cihazı tasarlayın ve üretin.Dik değirmenin üretim kapasitesi arttıkça, dikey değirmenin öğütme vals sayısı da buna bağlı olarak arttırılabilir.Taşlama diskini döndürmek için motor tahrikli bir redüktör kullanılabilir.Malzeme, merkezkaç kuvveti altında taşlama diski etrafında hareket eder ve taşlama valsleri ile taşlama diski arasına girer.Öğütme silindirlerinin basıncı altında, sıkıştırma, öğütme ve kesme kuvvetleri nedeniyle malzeme ezilir. Öğütülmüş toz, üfleyicinin hava akımıyla eleme için ana makinenin üzerindeki sınıflandırıcıya üflenir.Çok kaba olan parçacıklar yeniden öğütülmek üzere ana makineye düşerken, incelik özelliklerini karşılayanlar rüzgarla darbeli toz toplayıcıya akar.Toplandıktan sonra, bitmiş ürünü oluşturmak için toz çıkış borusundan boşaltılırlar.Arıtılmış hava akışı darbe toplayıcı üzerindeki boru hattından üfleyiciye akar ve atmosfere boşaltılır.
