Dikey öğütme ekipmanları Dolomit Dikey değirmen Büyük tek makine üretim kapasitesi

dikey öğütme ekipmanları. Dolomite dikeyDeğirmenBüyük Tek Makine Üretim Kapasitesi Düşük İşletme Maliyetleri

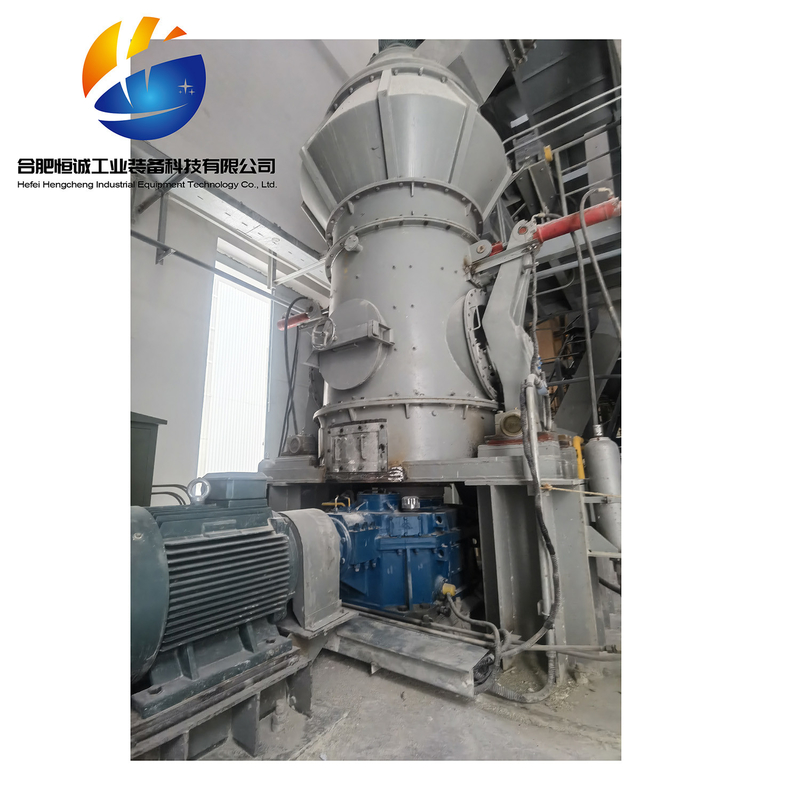

1, Dikey Dolomit değirmenine Giriş

Dikey değirmenler, büyük ölçekli öğütme ekipmanları olarak, inşaat malzemeleri, güç, metalürji, kimyasal mühendislik ve metal olmayan mineraller gibi endüstrilerde yaygın olarak kullanılır.
Hefei Hengcheng HVM dikey değirmenleri, international dikey değirmen teknolojisini kabul eder, ezme, kurutma, öğütme, toz seçimi ve nakliyeyi entegre eder.Üretimin sürekliliğini ve istikrarını sağlamak ve öğütme verimliliğini artırmak.
Hefei Hengcheng, müşterilerin kişisel öğütme ihtiyaçlarını karşılamak için esnek yapılandırmalar ile müşterilerin malzeme özelliklerine göre özelleştirebilir.
Kapasite: 1-50 t/h
[Son ürün inceliği]200 ile 1250 arasında ayarlanabilir
[Mineral işleme alanı]Kalksit, dolomit, kalsit ve diğer metal olmayan mineraller
[İnşaat malzemeleri alanı]Çiğ maddeler ve klinker gibi çeşitli çimento maddeleri
[Metallürji alanı]Yüksek fırın slagı, çelik slagı, fırın slagı, manganez slagı, nikel slagı vb.

2, Süreç Girişi
Malzeme boşaltma borusu öğütme levhasının merkezine düşer ve sabit hızda dönen öğütme levhası, hammaddelerin dışa doğru eşit bir şekilde dağıtılması ve düzleştirilmesi için merkezkaç kuvveti kullanır,Malzeme yatağının belirli bir kalınlığını oluşturur. Malzeme aynı anda öğütme levhasındaki birden fazla öğütme silindirleri tarafından ezilir.Malzeme sürekli olarak öğütme diskinin dış kenarına doğru hareket eder.Döşeme diskinin dışına çıkan malzeme, külçeden giren sıcak gazla karşılaşır ve buna göre yükselir.Ve bu süreç sırasında, malzeme sıcak gazla yeterli ısı değişimine maruz kalır ve su hızla buharlaşır.Toz konsantratörü rulo değirmeninin çıkışında bitmiş ürünün inceliğini kontrol ederBelirtilen boyuttan daha büyük parçacıklar ayrılır ve öğütme diskine geri düşer.Parlaklık gereksinimlerini karşılayan malzemeler toz konsantratörü aracılığıyla bitmiş ürün depolarına aktarılır.

3, Dikey değirmen çalışma prensibi
Ana motor, öğütme levhasını bir redüktör aracılığıyla döndürür ve malzeme dikey değirmen ana makinesine bir vida taşıyıcı aracılığıyla girer.öğütme plakanın merkezine düşer, fan tarafından üretilen hava akışı, hava girişinden ana makineye girerken.malzeme öğütme levhasının merkezinden kenarına eşit hareket ederDökme levhasındaki rulo yolu alanından geçerken, dökme rulo tarafından ezilir ve büyük parçalar doğrudan ezilir.Malzemenin ince parçacıkları bir malzeme katmanı oluşturmak için ezilmiş ve parçacıklar arası ezilmeye maruz kalmıştır.Parçalanmış malzeme, parçalama levhasının etrafındaki halka şeklindeki kılavuz olukunun güçlü hava akımı tarafından taşınana kadar, parçalanma levhasının kenarına doğru hareket etmeye devam eder.Kaba malzemeler yüksek yerçekimi nedeniyle öğütme levhasına geri düşer ve tekrar öğütülürDaha ince malzemeler, hava akışı yükseldikçe sınıflandırmak için ana makinenin üstündeki toz seçici sistemine girer.Daha kaba parçacıklar bıçaklar tarafından atılır ve öğütme için öğütme diske geri dönerYeterli ince toz, toz seçimi sisteminden negatif basınçlı hava akışı ile çıkarılır, toz temizleme ekipmanına girer,ve daha sonra toz toplayıcı tarafından toplanarak bitmiş ürünü oluştururEk olarak, diğer büyük parçacık malzemeler ve atıklar öğütme sırasında değirmenin alt odasına düşecek ve kazıklayıcı tarafından slag boşaltma limanına kazıklanacak,bitmiş ürünün kalitesini etkili bir şekilde sağlamak.
Hidrolik sistemin basıncını ayarlayarak, öğütme silindir basıncı belirli bir aralıkta farklı sertlik hammaddelerine uyarlanabilir.Çoklu sınıflama tekerlekleri ile sınıflandırma sisteminin rotor hızı ayarlanabilir ve kontrol edilebilir, ve farklı özelliklere sahip çeşitli nitelikli bitmiş ürünler elde edilebilir.

Ürünün ana özellikleri
1Verimli ve enerji tasarrufu:
(1) Yüksek öğütme verimliliği ve düşük enerji tüketimi, küre değirmenleriyle karşılaştırıldığında, enerji tüketimi %40-50 daha düşüktür;
(2) Düşük vadide elektrik kullanma kapasitesine sahip büyük tek makine üretim kapasitesi;
(3) Dikey öğütme teknolojisi ve ekipmanları, enerji tasarrufu ve tüketimi azaltma için yeni teknolojileri şiddetle savunuyor.Bu bölgedeki ve hatta ülke çapındaki toz endüstrisinde şirketlerin rekabet gücünü artırmaya yardımcı olan;
2Kolay bakım ve düşük işletme maliyetleri:
(1) Dökme silindir, hidrolik bir cihaz kullanarak makinenin dışına çevrilebilir ve silindir kolunun astar plakasının değiştirilmesi ve değirmenin bakım alanı büyüktür.bakım işlemini çok uygun hale getirir;
(2) Döşeme silindir kapağı, aşınmaya dayanıklı malzemelerin kullanım ömrünü uzatmak için baş aşağı kullanılabilir;
(3) Makineyi çalıştırmadan önce, öğütme diskine kumaş uygulamaya gerek yoktur ve değirmen yük olmadan çalıştırılabilir, böylece makineyi çalıştırma zorluğu ortadan kalkar;
(4) Az aşınma, öğütme silindirleri ve disk astar plakaları için özel malzemeler kullanılır, sonuç olarak uzun bir hizmet ömrü;
(5) Yüksek düzeyde otomasyon: Otomatik kontrol teknolojisi, Alman Siemens serisi PLC'yi, otomatik kontrol sistemi ile donatılmış olarak benimsiyor.Uzaktan kumanda ve kolay işletim elde edebilenAtölye temelde insansız operasyonu sağlayabilir, işletme maliyetlerini tasarruf ettirebilir;
3Düşük kapsamlı yatırım maliyeti:
Ezme, kurutma, öğütme ve taşımayı entegre ederek, süreç akışı basittir, sistem ekipmanları azdır, yapısal düzen kompakttır,ve zemin alanı topu değirmeninin sadece% 50'sidirDışarıda düzenlenebilir, düşük inşaat maliyetleriyle, işletmenin yatırım maliyetini doğrudan azaltır.
4- Sabit ürün kalitesi:
(1) Malzeme, parçacık boyutu dağılımını ve ürünün bileşimini kolayca tespit etmeyi ve kararlı bir ürün kalitesini sağlamak için kısa bir süreliğine öğütücüde kalır.
(2) Ürün tek tip parçacık morfolojisine, dar parçacık boyutu dağılımına, iyi akışkanlığa ve güçlü ürün uyarlanabilirliğine sahiptir.
5Yüksek güvenilirlik
(1) Değirmen çalışma süresi boyunca malzeme kırıklığından kaynaklanan şiddetli titreşimleri önlemek için öğütme rulo sınırlama aygıtı kullanılması;
(2) Yeni bir tür rulo mühürleme cihazı benimsenerek, mühürleme daha güvenilirdir ve mühürleme fanına gerek yoktur,Mühendislikte oksijen içeriğini daha da azaltmak ve daha iyi patlama bastırma performansına ulaşmak.
6Çevre koruması:
(1) HVM dikey öğütme makinesinin tüm sistemi düşük titreşim ve düşük gürültüye sahiptir;
(2) Sistem bir bütün olarak mühürlüdür, tam negatif basınç altında çalışır ve toz sızdırmaz, temelde tozsuz bir atölyenin elde edilmesini sağlar.

Ürün avantajları
1Yüksek derecede otomasyon, basit işlem ve emek tasarrufu.
2Ekipman istikrarlı, verimli ve çevre dostu bir şekilde çalışır.
3Tedarik zinciri tamamlandı ve teslimat döngüsü kısa.
Tam donanım ve yedek parça desteği tedarikini sağlayabilecek büyük bir döküm tabanımız var.

Teknik parametreler tablosu

- Hayır.Mohs sertliği 3-4 maddelerine dayanan veriler
Ürünün inceliği 10 um ((1250 mesh) 'e ulaşabilir
