Ürün Detayları
Menşe yeri: Çin
Marka adı: Hengcheng
Sertifika: ISO Patent Certificate High-Tech Product Certificate
Model numarası: PCD18/N PCD20/N PCD22/N PCD08/M PCD10/M PCD12/M PCD14/M
Ödeme ve Gönderim Koşulları
Min sipariş miktarı: 1 set
Fiyat: Pazarlık edilebilir
Ambalaj bilgileri: Standart nakliye ambalajı
Teslim süresi: 90 gün
Ödeme koşulları: L/C, D/A, D/P, T/T, Western Union, MoneyGram
Yetenek temini: 5 takım\ay
Adı: |
Pnömatik Taşıma Sistemleri |
türü: |
Hazne pompası |
taşıma kapasitesi: |
>300 ton/saat |
Mesafe: |
>2000m |
Güç: |
<3.8kWh/t·km |
Taşıma Malzemesi: |
Kömür Tozu, Uçucu Kül, Kireçtaşı Tozu/Mineral Tozu, Çimento/Ham Farin, Silika Dumanı |
taşıma mesafesi: |
>2000m |
Uygulanabilir Endüstriler: |
Yapı Malzemesi Mağazaları, Üretim Tesisi, Enerji ve Madencilik |
Yapı: |
Konveyör Sistemi |
Video çıkış denetimi: |
Verilmiştir |
Adı: |
Pnömatik Taşıma Sistemleri |
türü: |
Hazne pompası |
taşıma kapasitesi: |
>300 ton/saat |
Mesafe: |
>2000m |
Güç: |
<3.8kWh/t·km |
Taşıma Malzemesi: |
Kömür Tozu, Uçucu Kül, Kireçtaşı Tozu/Mineral Tozu, Çimento/Ham Farin, Silika Dumanı |
taşıma mesafesi: |
>2000m |
Uygulanabilir Endüstriler: |
Yapı Malzemesi Mağazaları, Üretim Tesisi, Enerji ve Madencilik |
Yapı: |
Konveyör Sistemi |
Video çıkış denetimi: |
Verilmiştir |

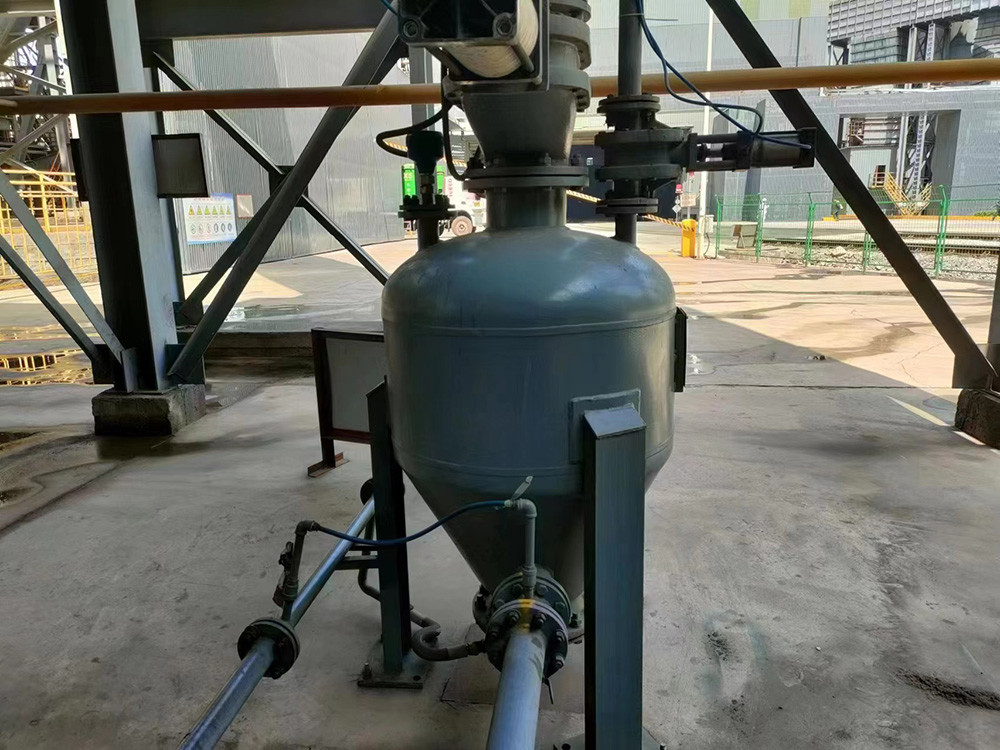

Pnömatik Taşıma Sistemleri - Pnömatik Taşıma Silo Pompası300 t/h taşıma kapasitesi
Açıklama
Pnömatik konveyör nasıl çalışır?
yoğun faz depolama pompası pnevmatik taşıma sistemi
Pozitif basınçlı yoğun fazlı pnevmatik taşıyıcıların çalışma prensibi
yoğun fazlı taşıma pompası, yüksek basınç altında (yaklaşık 1000kPa'nın altında) toz maddeleri taşıyan nispeten güvenilir yoğun fazlı dinamik pnevmatik taşıma ekipmanıdır.yoğun fazlı pompalar için iki boşaltma yöntemi vardır, taban boşaltması yaygın olarak kullanılan bir yöntemdir. Tanktaki malzemeler konik şişme bir tank, nozel jet veya diğer yöntemlerle sıvılaştırılır;Altında sıvılaştırılmış bir şişme plaka katmanı ayarlamak, malzemenin tankın üst kısmından boşaltılmasını sağlayabilir, ve taşınan gazın tankın farklı giriş düzlemlerine dağılması taşınan malzemenin özelliklerine bağlıdır.
Pozitif basınçlı yoğun fazlı pnevmatik taşıma, giriş ve çıkış valfleri, malzeme taşıma boru hatları, hava giriş boru hatları,ve standart bir silo pompasıSilos pompası beslenmeden önce, silos taşınan malzemeyi barındırır ve tüm valfler kapatılır.
Tüm pozitif basınçlı yoğun fazlı pnevmatik taşıma işlemlerinin işlemi aşağıdaki gibidir:
1. besleme valfi ve egzoz valfi açın ve kutu pompası, seviye ölçümünün kutu dolu olduğunu ve gösterge sinyalinin durduğunu bildirene kadar normal basınçta beslenecektir;
2. Giriş valfi ve egzoz valfini kapatın ve daha sonra tankın basıncını artırmak için yüksek basınçlı hava valfini açın;
3. İş basıncı ulaştığında, teslim hava valfi ve boşaltma valfini açın ve malzeme teslim edilmeye başlar;
4Taşıma ucunu basınç düğmesi, seviye ölçer veya zaman rölesi gösterir. Bu anda yüksek basınçlı hava valfi ve boşaltma valfi kapalıdır.böylece tüm basınçlı hava taşıma boru hattını temizlemek için kullanılır; Tank içindeki basıncı normal basınca düşürmek için egzoz valfini birlikte açın.
Büyük Kapasiteli Pnömatik Taşıma Kutusu Pompası Parametre Tablosu
| Taşıma Malzemesi | Toplu yoğunluk (t/m3) | Model | PCD24/H | PCD26/H | PCD28/H | PCD30/H | Taşıma mesafesi | |
| Spesifikasyon | 16~20m3 | 18~22m3 | 20 ~ 27m3 | 26~32m3 | Seviye (m) | Seviye (m) | ||
| Tozlanmış kömür | 0.5 | Teslimat hacmi (t/h) | 50 ~ 80 | 60 ~ 90 | 65 ~ 110 | 80~130 | 200 | 20 |
| Uçan Kül | 0.75 | 75~125 | 85 ~ 130 | 95~160 | 125~190 | 200 | 20 | |
| Kalksit Tozu/Mineral Tozu | 0.8 | 80~130 | 90~140 | 100~170 | 130~200 | 200 | 20 | |
| Çimento/Hazır Un | 1 | 100 ~ 150 | 115~175 | 130~215 | 165 ~ 260 | 200 | 20 | |
Uzun mesafe pnevmatik nakliye kutu pompası parametreleri tablosu
| Taşıma Malzemesi | Toplu yoğunluk (t/m3) | Model | PCD24/L | PCD26/L | PCD28/L | PCD30/L | Taşıma mesafesi | |
| Spesifikasyon | 16~20m3 | 18~22m3 | 20 ~ 27m3 | 26~32m3 | Seviye (m) | Seviye (m) | ||
| Tozlanmış kömür | 0.5 | Teslimat hacmi (t/h) | 20 ~ 40 | 25 ~ 45 | 30 ~ 55 | 45 ~ 65 | 1000 | 25 |
| Uçan Kül | 0.75 | 35 ~ 60 | 45 ~ 65 | 45 ~ 80 | 65 ~ 95 | 1000 | 25 | |
| Kalksit Tozu/Mineral Tozu | 0.8 | 40 ~ 65 | 45 ~ 70 | 50 ~ 85 | 70~100 | 1000 | 25 | |
| Çimento/Hazır Un | 1 | 50 ~ 80 | 55 ~ 90 | 65 ~ 110 | 90~120 | 1000 | 25 |
|
Geleneksel ızgara pnevmatik taşıma kutu pompası parametreler tablosu
| Taşıma Malzemesi | Toplu yoğunluk ((t/m3) | Model | PCD18/N | PCD20/N | PCD20/N | Referans Taşıma Mesafesi | |
| Spesifikasyon | 5.0~6.7m3 | 7.0~10.0m3 | 10.0~15.0m3 | Seviye (m) | Dikey (m) | ||
| Tozlanmış kömür | 0.5 | Teslimat hacmi (t/h) | 12 ~ 20 | 16 ~ 32 | 25 ~ 50 | 500 | 30 |
| Uçan Kül | 0.75 | 18 ~ 32 | 25 ~ 48 | 35 ~ 70 | 50 | ||
| Kalksit Tozu/Mineral Tozu | 0.8 | 20 ~ 35 | 26~51 | 38 ~ 75 | 500 | 30 | |
| Çimento/Hazır Un | 1.0 | 24 ~ 42 | 32 ~ 65 | 48 ~ 95 | 500 | 30 | |
| Silikon Tozu | 1.2 | 28 ~ 50 | 40 ~ 75 | 55~115 | 500 | 30 |
|
Küçük Boyutlu Pnömatik Taşıma Bunker Pompasının Parametre Tablosu
| Malzeme | Toplu yoğunluk ((t/m3) | Model | PCD08/M | PCD10/M | PCD12/M | PCD14/M | Referans Taşıma Mesafesi | |
| Spesifikasyon | 0.2~0.5m3 | 0.6~1.6m3 | 1.5 ~ 2.5m3 | 2.5~5.0m3 | Seviye (m) | Dikey (m) | ||
| Tozlanmış kömür | 0.5 | Teslimat hacmi (t/h) | 0.5~1.8 | 1.5~5.5 | 5.0~9.0 | 8.0~18.0 | 100 | 20 |
| Uçan Kül | 0.75 | 0.9~2.8 | 2.5~8.5 | 7.0~14.0 | 12.0~27.0 | 100 | 20 | |
| Kalksit Tozu/Mineral Tozu | 0.8 | 1.0~3.0 | 3.0~9.0 | 8.0 ~ 15.0 | 12.0~28.0 | 100 | 20 | |
| Çimento/Hazır Un | 1.0 | 1.2~3.5 | 3.5~11.5 | 10.0~18.0 | 16.0~36.0 | 100 | 20 | |
| Silikon Tozu | 1.2 | 1.5~4.0 | 4.5~13.5 | 12.0~20.0 | 19.0~43.0 | 100 | 20 | |
Ürünün ana özellikleri
1 Büyük taşıma kapasitesi: > 300t/h;
2 Uzun mesafe: > 2000m;
3 Düşük güç tüketimi: < 3,8kWh/t · km;
4 Düşük aşınma: boru hattı ömrü> 10 yıl;
5 Düşük hız: başlangıç hızı 6-10m/s;
6 Yüksek karıştırma oranı: > 30kg/kg;
7 Esnek süreç düzeni, tozsuz, yüksek çalışma hızı, mekanik taşıma ile karşılaştırıldığında daha düşük yatırım ve daha düşük bakım maliyetleri
Şu anda en uzun taşıma yatay mesafemiz 2200m ve yüksekliğimiz 30m; Tek bir birimin maksimum taşıma kapasitesi 300 t / h; Taşıma enerji tüketimi 3.8kWh/t · km, düz boru hattının kullanım ömrü 10 yıldan fazla ve dirseğin kullanım ömrü 3 yıldan fazla.En iyi mühendislik tasarımını ve ekipman seçimi planını müşteri gereksinimlerine ve toz malzeme özellikleri gibi parametrelere dayanarak geliştiririz, performans, nakliye mesafesi, nakliye hacmi ve müşteri tarafından sağlanan coğrafi koşullar, örneğin hava hacminin hesaplanması, boru hattı oranı,Alıcı depoda toz toplama işlemi, ve satış sonrası plan.
Geniş mühendislik uygulaması deneyimine dayanarak, pozitif basınç yoğun fazlı aralıklı pnevmatik taşıma işlemlerinin çoğu esas olarak aşağıdaki üç işlem olarak bölünür:
