Ürün Detayları
Menşe yeri: Çin
Marka adı: Hengcheng
Sertifika: ISO Patent Certificate High-Tech Product Certificate
Model numarası: PCD18/N PCD20/N PCD22/N PCD08/M PCD10/M PCD12/M PCD14/M
Ödeme ve Gönderim Koşulları
Min sipariş miktarı: 1 set
Fiyat: Pazarlık edilebilir
Ambalaj bilgileri: Standart nakliye ambalajı
Teslim süresi: 90 gün
Ödeme koşulları: L/C, D/A, D/P, T/T, Western Union, MoneyGram
Yetenek temini: 5 takım\ay
Adı: |
Pnömatik Taşıma Pompası |
türü: |
Hazne pompası |
taşıma kapasitesi: |
>300 ton/saat |
Mesafe: |
>2000m |
Boyut: |
Özel |
Taşıma Malzemesi: |
Kömür Tozu, Uçucu Kül, Kireçtaşı Tozu/Mineral Tozu, Çimento/Ham Farin, Silika Dumanı |
taşıma mesafesi: |
>2000m |
Uygulama: |
Sanayi |
Yapı: |
Konveyör Sistemi |
Video çıkış denetimi: |
Verilmiştir |
Adı: |
Pnömatik Taşıma Pompası |
türü: |
Hazne pompası |
taşıma kapasitesi: |
>300 ton/saat |
Mesafe: |
>2000m |
Boyut: |
Özel |
Taşıma Malzemesi: |
Kömür Tozu, Uçucu Kül, Kireçtaşı Tozu/Mineral Tozu, Çimento/Ham Farin, Silika Dumanı |
taşıma mesafesi: |
>2000m |
Uygulama: |
Sanayi |
Yapı: |
Konveyör Sistemi |
Video çıkış denetimi: |
Verilmiştir |

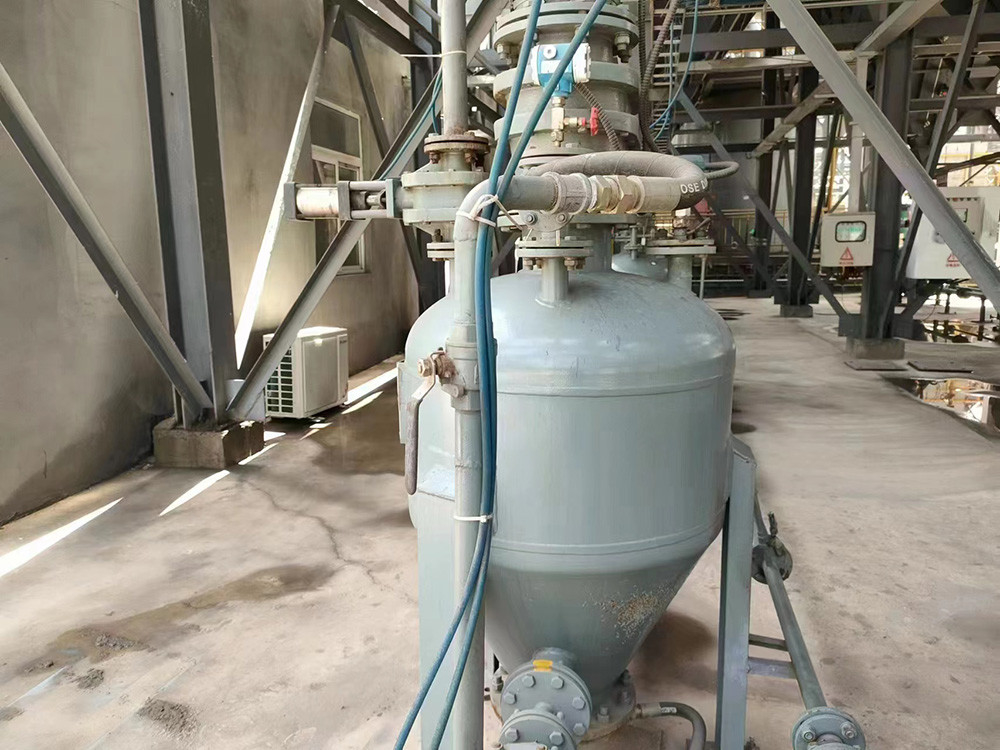

Uzun mesafe ve büyük kapasite taşımacılığı için Pnömatik Taşıma Kutusu Pompası
Açıklama
Tozlu malzemelerin taşınması için endüstriyel ekipman
Pnömatik taşıma silo pompası, toz maddeleri taşımak için pozitif basınçlı bir pnömatik taşıma yöntemi benimser ve uçan kül, çimento,Çimento hammaddesiNakliye boru hattı yeraltı koşullarına göre esnek bir şekilde düzenlenebilir, merkezi, dağılmış, yüksek irtifa,ve uzun mesafe taşımacılığıTaşıma süreci doğal koşullardan etkilenmez, malzemelerin nemden etkilenmemesini ve çevre dostu ve kirliliksiz olmasını sağlar.Bu ekipman bir PLC kontrol sistemini benimsiyor, otomatik veya manuel olarak kontrol edilebilir. Uzun süreli pratik çalışmadan sonra, ekipmanların istikrarlı performans, güvenilir kalite,ve nakliye sırasında toz kirliliği yokBu ideal bir pnömatik taşıma ekipmanıdır.
Pozitif basınçlı konsantre fazlı pnevmatik taşıma kutu pompası prensibi
Silo pompaları için iki boşaltma yöntemi vardır, en yaygın kullanılan yöntem alt boşaltmadır.veya diğer yöntemler; Aşağıda sıvılaştırılmış bir şişme plaka (katman) yerleştirmek, malzemenin tankın üst kısmından boşaltılmasını sağlayabilir.Taşındırılan gazın tankın farklı giriş düzlemlerine dağılımı, taşınan malzemenin özelliklerine bağlıdır..
Silos pompası taşıması, kesintisiz bir taşımalı işlemdir (bağlı resme bakın).hava giriş boru hatlarıSilos pompasının beslenmesinden önce, silo taşınan malzemeyle doldurulur ve tüm valfler kapatılır.
(1) Giriş valfi ve egzoz valfini açın ve yatay seviye ölçer dolgun kutuyu gösteren bir sinyal gönderene kadar kutu pompası atmosferik basınçta beslenecektir.
(2) Giriş valfi ve egzoz valfini kapatın ve daha sonra tankiyi basınçlandırmak için yüksek basınçlı hava valfini açın;
(3) Çalışma basıncına ulaştığında, teslim hava valfini ve boşaltma valfini açın ve malzeme teslim edilmeye başlar;
(4) Taşıyıcı uç basınç düğmesi, seviye ölçer veya zaman rölesi tarafından görüntülenir.böylece tüm basınçlı hava taşıma boru hattını temizlemek için kullanılırTank içindeki basıncı normal basınca düşürmek için egzoz valfini aynı anda açın.
Bir çalışma döngüsü tamamlandıktan sonra, diğer döngü devam eder.
Elektrikli kapı vanasının çalışma prensibi, kontrol komutlarını almak ve kül boşaltması için elektrikle kapı vanasını açmaktır.
Büyük Kapasiteli Pnömatik Taşıma Kutusu Pompası Parametre Tablosu
| Taşıma Malzemesi | Toplu yoğunluk (t/m3) | Model | PCD24/H | PCD26/H | PCD28/H | PCD30/H | Taşıma mesafesi | |
| Spesifikasyon | 16~20m3 | 18~22m3 | 20 ~ 27m3 | 26~32m3 | Seviye (m) | Seviye (m) | ||
| Tozlanmış kömür | 0.5 | Teslimat hacmi (t/h) | 50 ~ 80 | 60 ~ 90 | 65 ~ 110 | 80~130 | 200 | 20 |
| Uçan Kül | 0.75 | 75~125 | 85 ~ 130 | 95~160 | 125~190 | 200 | 20 | |
| Kalksit Tozu/Mineral Tozu | 0.8 | 80~130 | 90~140 | 100~170 | 130~200 | 200 | 20 | |
| Çimento/Hazır Un | 1 | 100 ~ 150 | 115~175 | 130~215 | 165 ~ 260 | 200 | 20 | |
Uzun mesafe pnevmatik nakliye kutu pompası parametreleri tablosu
| Taşıma Malzemesi | Toplu yoğunluk (t/m3) | Model | PCD24/L | PCD26/L | PCD28/L | PCD30/L | Taşıma mesafesi | |
| Spesifikasyon | 16~20m3 | 18~22m3 | 20 ~ 27m3 | 26~32m3 | Seviye (m) | Seviye (m) | ||
| Tozlanmış kömür | 0.5 | Teslimat hacmi (t/h) | 20 ~ 40 | 25 ~ 45 | 30 ~ 55 | 45 ~ 65 | 1000 | 25 |
| Uçan Kül | 0.75 | 35 ~ 60 | 45 ~ 65 | 45 ~ 80 | 65 ~ 95 | 1000 | 25 | |
| Kalksit Tozu/Mineral Tozu | 0.8 | 40 ~ 65 | 45 ~ 70 | 50 ~ 85 | 70~100 | 1000 | 25 | |
| Çimento/Hazır Un | 1 | 50 ~ 80 | 55 ~ 90 | 65 ~ 110 | 90~120 | 1000 | 25 |
|
Geleneksel ızgara pnevmatik taşıma kutu pompası parametreler tablosu
| Taşıma Malzemesi | Toplu yoğunluk ((t/m3) | Model | PCD18/N | PCD20/N | PCD20/N | Referans Taşıma Mesafesi | |
| Spesifikasyon | 5.0~6.7m3 | 7.0~10.0m3 | 10.0~15.0m3 | Seviye (m) | Dikey (m) | ||
| Tozlanmış kömür | 0.5 | Teslimat hacmi (t/h) | 12 ~ 20 | 16 ~ 32 | 25 ~ 50 | 500 | 30 |
| Uçan Kül | 0.75 | 18 ~ 32 | 25 ~ 48 | 35 ~ 70 | 50 | ||
| Kalksit Tozu/Mineral Tozu | 0.8 | 20 ~ 35 | 26~51 | 38 ~ 75 | 500 | 30 | |
| Çimento/Hazır Un | 1.0 | 24 ~ 42 | 32 ~ 65 | 48 ~ 95 | 500 | 30 | |
| Silikon Tozu | 1.2 | 28 ~ 50 | 40 ~ 75 | 55~115 | 500 | 30 |
|
Küçük Boyutlu Pnömatik Taşıma Bunker Pompasının Parametre Tablosu
| Malzeme | Toplu yoğunluk ((t/m3) | Model | PCD08/M | PCD10/M | PCD12/M | PCD14/M | Referans Taşıma Mesafesi | |
| Spesifikasyon | 0.2~0.5m3 | 0.6~1.6m3 | 1.5 ~ 2.5m3 | 2.5~5.0m3 | Seviye (m) | Dikey (m) | ||
| Tozlanmış kömür | 0.5 | Teslimat hacmi (t/h) | 0.5~1.8 | 1.5~5.5 | 5.0~9.0 | 8.0~18.0 | 100 | 20 |
| Uçan Kül | 0.75 | 0.9~2.8 | 2.5~8.5 | 7.0~14.0 | 12.0~27.0 | 100 | 20 | |
| Kalksit Tozu/Mineral Tozu | 0.8 | 1.0~3.0 | 3.0~9.0 | 8.0 ~ 15.0 | 12.0~28.0 | 100 | 20 | |
| Çimento/Hazır Un | 1.0 | 1.2~3.5 | 3.5~11.5 | 10.0~18.0 | 16.0~36.0 | 100 | 20 | |
| Silikon Tozu | 1.2 | 1.5~4.0 | 4.5~13.5 | 12.0~20.0 | 19.0~43.0 | 100 | 20 | |
Ana Özellikleri
1Yüksek enerji verimliliği
Makul sıvılaştırma yapısı, iyi malzeme sıvılaştırma durumu ve benzer ürünlere kıyasla önemli ölçüde daha düşük gaz tüketimi nedeniyle,Şirketimiz, yıllarca yapılan üretim ve araştırmalardan sonra sıvılaştırma yapısına çok sayıda iyileştirme yaptı., üretim verimliliğini önemli ölçüde arttırarak ve enerji tüketimini azaltarak.
2Yüksek malzeme gaz oranı
İyi sıvılaştırma etkisi, düşük gaz tüketimi ve daha yüksek malzeme gaz oranı.ve malzeme/gaz oranı 30Kg (toz) /Kg (gaz) 'dan fazla.
3. Düşük malzeme akış hızı
Düşük hava tüketimi ve yüksek malzeme gaz oranı nedeniyle, malzeme boru hattında kısmi bir akışta hareket ederek dinamik ve statik basınç taşımacılığı elde eder.Malzeme taşıması sırasında akış hızı düşüktür., ekipman valflerinin ve boru hatlarının aşınması azdır ve hassas parçaların kullanım ömrü uzundur.
4Güçlü ayar fonksiyonu.
Birincil ve ikincil hava alımı düzenlemesi gibi çeşitli ayar yöntemleriyle donatılmış olan sistem, optimal hava tüketimi oranı ve mükemmel sıvılandırma durumunda çalışabilir.
5Blokayı kaldırma tek yöntemi
Şirketimiz, basit, kullanımı kolay ve makul bir şekilde çalışan ters emme tıkanıklığını kaldırma yöntemini benimsemiştir.Biz sadece bloke kaldırma valfi ve boru hattı aracılığıyla silo veya duman girişine malzeme ve gaz karışımı sokmak gerekir.
6. Çözmesi kolay destekleyici tesisler
Düşük gaz tüketimi ve düşük hız nedeniyle, siloda malzeme ve gaz ayrıştırma ve filtreleme ekipmanları genel silo pompalarıyla donatılmış olanlardan daha küçük olabilir.daha az hava kirliliği ile sonuçlanır.
7. Düşük enerji tüketimi katsayısı
Depo pompa taşıma sistemimizin enerji tüketimi katsayısı 65KW. h/t. m. altında.
8. Yüksek derecede otomasyon
Programlanabilir mantıksal denetleyici (PLC) kontrol sistemi benimsenir ve tüm çalışma süreci tamamen otomatikleştirilebilir.Ana kontrol dolabı sistem kontrol odasında kurulur.
