Ürün Detayları
Menşe yeri: Çin
Marka adı: Hengcheng
Sertifika: ISO Patent Certificate High-Tech Product Certificate
Model numarası: PCD18/N PCD20/N PCD22/N PCD08/M PCD10/M PCD12/M PCD14/M
Ödeme ve Gönderim Koşulları
Min sipariş miktarı: 1 set
Fiyat: Pazarlık edilebilir
Ambalaj bilgileri: Standart nakliye ambalajı
Teslim süresi: 90 gün
Ödeme koşulları: L/C, D/A, D/P, T/T, Western Union, MoneyGram
Yetenek temini: 5 takım\ay
Ürün Adı: |
Bin pompa pnömatik taşıma ekipmanları |
Uygulanabilir Endüstriler: |
Yapı Malzemesi Mağazaları, Üretim Tesisi, Enerji ve Madencilik |
türü: |
Uçucu Kül Konveyörü |
Makine Test Raporu: |
Verilmiştir |
Video çıkış denetimi: |
Verilmiştir |
Ana bileşenler: |
PLC, Motor, Rulman, Şanzıman, Motor, Basınçlı kap, Dişli, Pompa |
Malzeme kalitesi: |
Dökme Demir/Dökme Çelik/Paslanmaz Çelik |
Renk: |
Özelleştirilmiş Renk |
Taşıma Malzemeleri: |
Toz Malzeme |
Ürün Adı: |
Bin pompa pnömatik taşıma ekipmanları |
Uygulanabilir Endüstriler: |
Yapı Malzemesi Mağazaları, Üretim Tesisi, Enerji ve Madencilik |
türü: |
Uçucu Kül Konveyörü |
Makine Test Raporu: |
Verilmiştir |
Video çıkış denetimi: |
Verilmiştir |
Ana bileşenler: |
PLC, Motor, Rulman, Şanzıman, Motor, Basınçlı kap, Dişli, Pompa |
Malzeme kalitesi: |
Dökme Demir/Dökme Çelik/Paslanmaz Çelik |
Renk: |
Özelleştirilmiş Renk |
Taşıma Malzemeleri: |
Toz Malzeme |

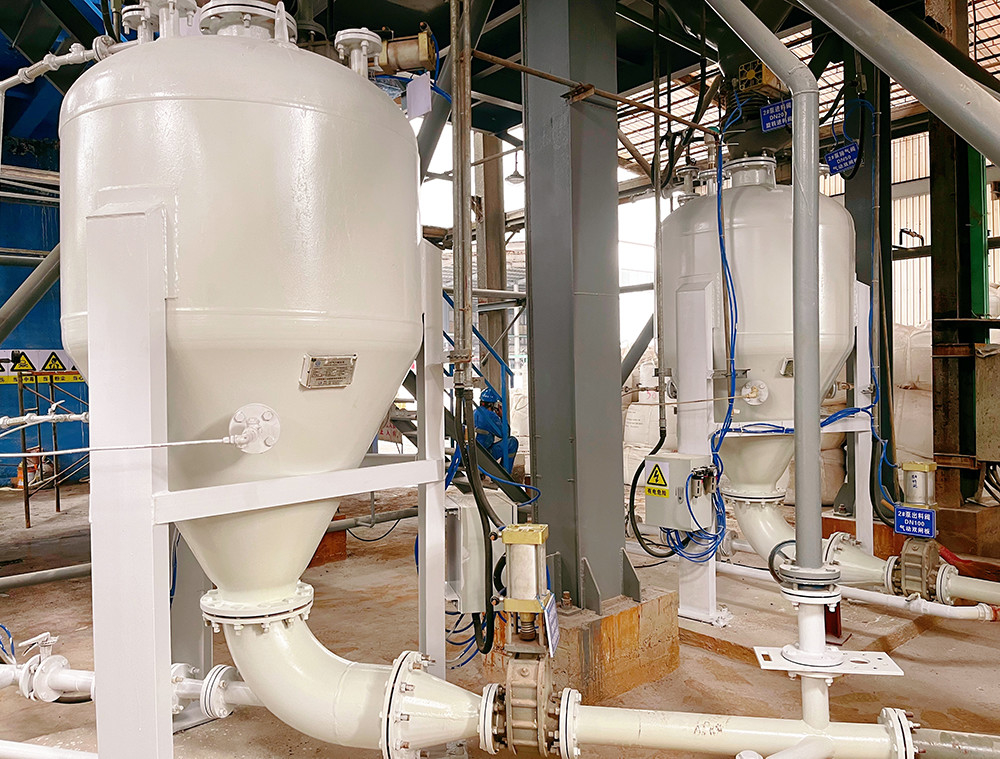

Büyük Taşıma Kapasitesi Pnömatik Taşıma Pompa Ekipmanı Çimento Silosu için
Ürün Tanıtımı:
PCD tipi pozitif basınçlı yoğun fazlı pnevmatik taşıma silo pompasının prensibi
Silo pompaları için iki boşaltma yöntemi vardır, en yaygın kullanılan yöntem alt boşaltmadır.veya diğer yöntemler; Aşağıda sıvılaştırılmış bir şişme plaka (katman) yerleştirmek, malzemenin tankın üst kısmından boşaltılmasını sağlayabilir.Taşındırılan gazın tankın farklı giriş düzlemlerine dağılımı, taşınan malzemenin özelliklerine bağlıdır..
Silos pompası taşıması kesintisiz bir taşımak işlemidir. Bu resimde giriş ve çıkış valfleri, malzeme dağıtım boru hatları, hava giriş boru hatları ve bir silo ile standart bir silo pompası gösterilmektedir.Silos pompasının beslenmesinden önce, silo taşınan malzeme ile doldurulur ve tüm valfler kapatılır.
(1) Giriş valfi ve egzoz valfini açın ve yatay seviye ölçer dolgun kutuyu gösteren bir sinyal gönderene kadar kutu pompası atmosferik basınçta beslenecektir.
(2) Giriş valfi ve egzoz valfini kapatın ve daha sonra tankiyi basınçlandırmak için yüksek basınçlı hava valfini açın;
(3) Çalışma basıncına ulaştığında, teslim hava valfini ve boşaltma valfini açın ve malzeme teslim edilmeye başlar;
(4) Taşıyıcı uç basınç düğmesi, seviye ölçer veya zaman rölesi tarafından görüntülenir.böylece tüm basınçlı hava taşıma boru hattını temizlemek için kullanılırTank içindeki basıncı normal basınca düşürmek için egzoz valfini aynı anda açın.
Bir çalışma döngüsü tamamlandıktan sonra, diğer döngü devam eder.
Elektrikli kapı vanasının çalışma prensibi, kontrol komutlarını almak ve kül boşaltması için elektrikle kapı vanasını açmaktır.
PCD tipi pozitif basınçlı yoğun fazlı pnevmatik taşıma silo pompasının ana özellikleri
1 Büyük taşıma kapasitesi: > 300t/h;
2 Uzun mesafe: > 2000m;
3 Düşük güç tüketimi: < 3,8kWh/t · km;
4 Düşük aşınma: boru hattı ömrü> 10 yıl;
5 Düşük hız: başlangıç hızı 6-10m/s;
6 Yüksek karıştırma oranı: > 30kg/kg;
7 Esnek süreç düzeni, tozsuz, yüksek çalışma hızı, mekanik taşıma ile karşılaştırıldığında daha düşük yatırım ve daha düşük bakım maliyetleri
Uygulama Alanı
PCD pnevmatik taşıma ekipmanları ve sistemleri, inşaat malzemeleri, kimyasal, madencilik, enerji ve metalürji gibi endüstrilerde yaygın olarak kullanılmaktadır.hammaddeler, uçan kül, hidratlı kireç, kuru boşaltılmış kalsiyum karbid çöplüğü, çöplük tozu, çelik çöplük tozu, kömür tozu, alüminyum oksit tozu, boksit tozu, fosfor tozu, pirofillit tozu,ve organik silikon tozu.
Büyük Kapasiteli Pnömatik Taşıma Kutusu Pompası Parametre Tablosu
| Taşıma Malzemesi | Toplu yoğunluk (t/m3) | Model | PCD24/H | PCD26/H | PCD28/H | PCD30/H | Taşıma mesafesi | |
| Spesifikasyon | 16~20m3 | 18~22m3 | 20 ~ 27m3 | 26~32m3 | Seviye (m) | Seviye (m) | ||
| Tozlanmış kömür | 0.5 | Teslimat hacmi (t/h) | 50 ~ 80 | 60 ~ 90 | 65 ~ 110 | 80~130 | 200 | 20 |
| Uçan Kül | 0.75 | 75~125 | 85 ~ 130 | 95~160 | 125~190 | 200 | 20 | |
| Kalksit Tozu/Mineral Tozu | 0.8 | 80~130 | 90~140 | 100~170 | 130~200 | 200 | 20 | |
| Çimento/Hazır Un | 1 | 100 ~ 150 | 115~175 | 130~215 | 165 ~ 260 | 200 | 20 | |
Uzun mesafe pnevmatik nakliye kutu pompası parametreleri tablosu
| Taşıma Malzemesi | Toplu yoğunluk (t/m3) | Model | PCD24/L | PCD26/L | PCD28/L | PCD30/L | Taşıma mesafesi | |
| Spesifikasyon | 16~20m3 | 18~22m3 | 20 ~ 27m3 | 26~32m3 | Seviye (m) | Seviye (m) | ||
| Tozlanmış kömür | 0.5 | Teslimat hacmi (t/h) | 20 ~ 40 | 25 ~ 45 | 30 ~ 55 | 45 ~ 65 | 1000 | 25 |
| Uçan Kül | 0.75 | 35 ~ 60 | 45 ~ 65 | 45 ~ 80 | 65 ~ 95 | 1000 | 25 | |
| Kalksit Tozu/Mineral Tozu | 0.8 | 40 ~ 65 | 45 ~ 70 | 50 ~ 85 | 70~100 | 1000 | 25 | |
| Çimento/Hazır Un | 1 | 50 ~ 80 | 55 ~ 90 | 65 ~ 110 | 90~120 | 1000 | 25 |
|
Geleneksel ızgara pnevmatik taşıma kutu pompası parametreler tablosu
| Taşıma Malzemesi | Toplu yoğunluk ((t/m3) | Model | PCD18/N | PCD20/N | PCD20/N | Referans Taşıma Mesafesi | |
| Spesifikasyon | 5.0~6.7m3 | 7.0~10.0m3 | 10.0~15.0m3 | Seviye (m) | Dikey (m) | ||
| Tozlanmış kömür | 0.5 | Teslimat hacmi (t/h) | 12 ~ 20 | 16 ~ 32 | 25 ~ 50 | 500 | 30 |
| Uçan Kül | 0.75 | 18 ~ 32 | 25 ~ 48 | 35 ~ 70 | 50 | ||
| Kalksit Tozu/Mineral Tozu | 0.8 | 20 ~ 35 | 26~51 | 38 ~ 75 | 500 | 30 | |
| Çimento/Hazır Un | 1.0 | 24 ~ 42 | 32 ~ 65 | 48 ~ 95 | 500 | 30 | |
| Silikon Tozu | 1.2 | 28 ~ 50 | 40 ~ 75 | 55~115 | 500 | 30 |
|
Küçük Boyutlu Pnömatik Taşıma Bunker Pompasının Parametre Tablosu
| Malzeme | Toplu yoğunluk ((t/m3) | Model | PCD08/M | PCD10/M | PCD12/M | PCD14/M | Referans Taşıma Mesafesi | |
| Spesifikasyon | 0.2~0.5m3 | 0.6~1.6m3 | 1.5 ~ 2.5m3 | 2.5~5.0m3 | Seviye (m) | Dikey (m) | ||
| Tozlanmış kömür | 0.5 | Teslimat hacmi (t/h) | 0.5~1.8 | 1.5~5.5 | 5.0~9.0 | 8.0~18.0 | 100 | 20 |
| Uçan Kül | 0.75 | 0.9~2.8 | 2.5~8.5 | 7.0~14.0 | 12.0~27.0 | 100 | 20 | |
| Kalksit Tozu/Mineral Tozu | 0.8 | 1.0~3.0 | 3.0~9.0 | 8.0 ~ 15.0 | 12.0~28.0 | 100 | 20 | |
| Çimento/Hazır Un | 1.0 | 1.2~3.5 | 3.5~11.5 | 10.0~18.0 | 16.0~36.0 | 100 | 20 | |
| Silikon Tozu | 1.2 | 1.5~4.0 | 4.5~13.5 | 12.0~20.0 | 19.0~43.0 | 100 | 20 | |
