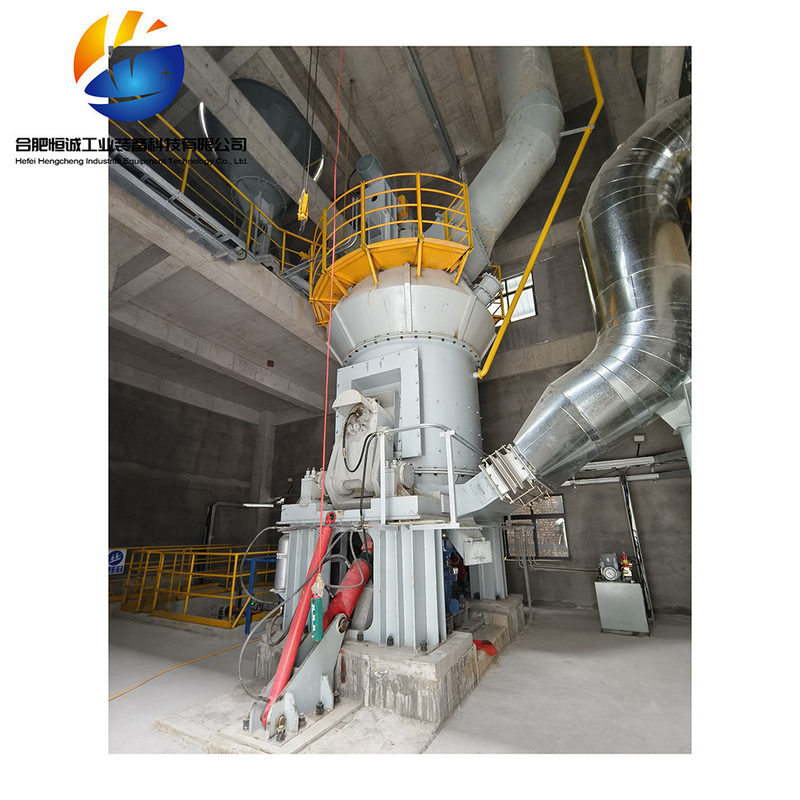

Çelik metalürjisi dikey rulo değirmeni Enerji santralinde verimli kömür değirmeni

Vertikal Rol Mühürleri Üreticileri Güç Santralinde Verimli Yüksek Kaliteli Kömür Mühürü
Ürün Tanıtımı:
Kömür dikey değirmenleri sement, elektrik, çelik, metalürji vb. gibi endüstrilerde yaygın olarak kullanılabilir. Özel işlemi ve yapısı nedeniyle,Kömür dikey değirmeninde üretim sürecinde toz ve gürültü azdır.Hefei Hengcheng tarafından üretilen HVM serisi kömür dikey değirmeninin basit bir işlemi, kompakt ekipmanları,ve 80% μ MR 3%'a kadar kömür tozu inceliği, istikrarlı incelik ve eşit parçacık boyutu ile.
Uçan kül üretimi için dikey öğütmenin avantajları
1Dikey değirmenin çıkışı çok büyüktür ve modele bağlı olarak, büyük ölçekli kömür rafinerliği projelerinin ihtiyaçlarını tam olarak karşılayabilen saatte 10-150 tona kadar kolayca artırılabilir.
2Karşıt kömür değirmen çeşitlerine uyarlanabilirlik: hidrolik yükleri ve depolama cihazlarını tampon bölgeleri olarak kullanmak; değirmenin içi kuru ve yüksek nem içeriğine sahip kömürleri ezmek için kullanılabilir.
3Dikey öğütme makinesinin enerji tüketimi çok düşüktür: Bu öğütme makinesinin öğütme silindirleri doğrudan öğütme diskinde öğütülür ve enerji tüketimi çok küçüktür.Top değirmenlerine kıyasla enerji tüketiminin %30-40'ını tasarruf edebilen.
4Dikey öğütücü, iyi kurutma performansına sahiptir: içindeki sıcak hava malzemeyle doğrudan temas halinde olur ve bu da iyi kurutma performansına neden olur.Enerji, ve sıcak havanın sıcaklığını ayarlamak, çeşitli nem içeriğine sahip malzemeleri kullanmayı kolaylaştırır.
Çalışma prensibi:
LM dikey öğütme makinesi esas olarak bir ayırıcı, öğütme rulo cihazı, öğütme diski cihazı, basınçlandırma cihazı, redüktör, elektrik motoru, konut ve diğer parçalardan oluşur.
Çalışma sırasında, elektrikli motor, öğütme diskinin redüktörün içinden dönmesini sağlarken, sıcak hava, dikey değirmen içine hava girişinden girer.Malzeme boşaltma limanından öğütme diski üzerine daha iyi düşer. Merkezi çekme kuvveti nedeniyle, malzeme öğütme diskinden öğütme diskinin kenarına doğru daha iyi hareket eder.öğütme silindir tarafından ezilmiştir., ve ezilmiş malzeme, rüzgar halkasındaki hava akışı tarafından götürülene kadar öğütme diskinin kenarına doğru hareket etmeye devam eder,Ve malzemenin büyük parçacıkları öğütme diskine düşüyor ve ezilmeye devam ediyorHava akışındaki malzeme üst ayırıcıdan geçtiğinde, rehber yelkenlerin etkisi altında, kaba malzeme konik kovadan öğütme diskine düşer.Ve ince toz, havalandırma ile birlikte değirmenden boşaltılır ve sistemin toz toplayıcı tarafından toplanır.Toplanan toz, dikey değirmen tarafından üretilen üründür. Malzemenin gerekli kuru ve nemli ürün elde edilmesi için kabuğundaki gazla temas esnasında kurutulur.Bölücü rehber yelkenleri açısını ayarlayarak (küçük dikey değirmenler için ayarlanamaz) ve bölücü rotoru hızı, ürünün istenen kalınlığına ulaşılabilir.

Vertikal kömür değirmeninin parametreler tablosu


Sanat Giriş
Çiğ kömür, çiğ kömür bahçesindeki bir ızgara ekranından geçirilerek bir bant taşıyıcıya düşer.bant taşıyıcı ham kömürü depolama için ham kömür kabına gönderirTozlama sistemi çalıştırıldıktan sonra, ham kömür kutunun altındaki çubuk valfini açın, kömür dikey değirmenini beslemek için mühürleme ölçüm bandını başlatın.ve ham kömür kurutma ve öğütme için kömür dikey değirmenine girer.
Sıcak hava fırınından çıkan sıcak hava veya çimento üretim hattı egzoz gazı sistem fanı tarafından çekilir ve kömür dikey değirmenine girer.Çiğ kömürün değirmende öğütülmesiyle yeterli ısı değişiminden sonra, kömür tozu toplanır ve toz seçme makinesinde ayrıştırılır.Yeterli kömür tozu, patlamaya dayanıklı gaz kutusu patlama toz toplayıcı ile hava akışı ile toplanır ve ızgara tekerleği aracılığıyla kömür tozu kabına boşaltılır.Çiğ kömürdeki kirlilikler, örneğin bazı kömür çukurları, metal blokları vb., değirmenden hava halkası ve slag boşaltma limanı yoluyla boşaltılır.

Ürün avantajları
1Hızlı bir şekilde ince yağla yağlanmak, rulmanın kullanım ömrünü 2,5 kattan fazla uzatır.
Genellikle dikey değirmenlerin rulo rulmanları yağla yağlanır.uygunsuz çalıştırma kolayca rulo rulmanlarının sıcaklığının çok yüksek olmasına neden olabilir, bu nedenle yatakların kullanım ömrünü etkileyen yağlama yağının buharlaşmasına ve bozulmasına neden olur.HVM kömür dikey değirmen öğütme silindirleri üzerinde ince yağ ile zorlu yağlama ve soğutma benimsiyor, rulmanların kullanım ömrünü büyük ölçüde artırır (genellikle 2,5 kattan fazla).
2Bitmiş ürünün inceliği 80 μ MR3%'e ulaşabilir.
HVM serisi kömür dikey değirmeni, yüksek sınıflandırma verimliliğine, büyük ayar alanına ve toz seçimi inceliğine sahip 0.08 mm ve % 3'ten daha az geçirgen kalıntı, çimento üretim hatlarında en düşük kaliteli kömür veya antrasit tozu öğütme incelik gereksinimlerini karşılayabilir.
3Toz öğütmenin enerji tüketimi, geleneksel hava süpürme kömür değirmenlerinden 20-40% daha düşüktür.
Aynı ölçekte geleneksel rüzgarlı kömür değirmenleriyle karşılaştırıldığında, toz öğütmede HVM serisi dikey kömür değirmenlerinin güç tüketimi %20 ila %40 daha düşüktür.Özellikle ham kömürün nem içeriği yüksek olduğunda, enerji tasarrufu daha büyüktür.
4. % 10'a kadar nem içeriği olan ham kömürü kurulabilir
Bu dikey değirmen, giren havanın sıcaklığını ve havanın hacmini ayarlayarak %10'a kadar nem içeriği olan ham kömürü öğütebilen ve kurutabilen bir hava süpürme işlemini benimser.Yüksek nem kurutma gereksinimlerini karşılamak için yüksek hava hacmi kullanılır.
5. Gürültü seviyesi sadece 80-85dB (A ses seviyesi)
Dikey değirmenlerin gürültü seviyesi sadece 80-85 dB (A ses seviyesi), bu da boru değirmenlerininkinden 20-25 dB (A ses seviyesi) daha düşüktür.Toz uçmaz., ve çalışma ortamı temiz.
6Altyapı alanı geleneksel rüzgarlı küre değirmeni alanının sadece %60'ını oluşturuyor.
Dikey değirmen beş işlemi entegre eder: öğütme, kurutma, toz seçimi, taşıma ve toplama.ve zemin alanı boru değirmen sisteminin yaklaşık 60-70% 'dir, ve bina alanı boru fabrikası sisteminin yaklaşık %50-60'ını oluşturur.

Mühendislik vakaları
Mühendislik Tasarımı ve Ekipman Üretimi HVM2800M Dikey Tozlanmış Kömür Hazırlama Sistemi
İşleme malzemesi türü: bitümlü kömür
Kapasite: ≥ 80t/h
Ürün inceliği: 200 mesh, 85% geçiş
