Ürün Detayları
Menşe yeri: Çin
Marka adı: Hengcheng
Sertifika: ISO Patent Certificate High-Tech Product Certificate
Model numarası: PCD24/H PCD26/H PCD28/H PCD30/H
Ödeme ve Gönderim Koşulları
Min sipariş miktarı: 1 set
Fiyat: Pazarlık edilebilir
Ambalaj bilgileri: Standart nakliye ambalajı
Teslim süresi: 60 gün
Ödeme koşulları: L/C, D/A, D/P, T/T, Western Union, MoneyGram
Yetenek temini: 5 takım\ay
Adı: |
Pnömatik taşıma pompa ekipmanları |
çalışma prensibi: |
Pnömatik Taşıma |
Performans: |
Kullanıma dayanıklı, değişken frekanslı, patlamaya dayanıklı |
kullanım kapsamı: |
Metalürji, inşaat malzemeleri, kömür madenleri, çimento fabrikaları |
teslimat hacmi: |
>300 ton/saat |
Satış sonrası hizmet: |
Denizaşırı makinelere hizmet verecek mühendisler |
Renk: |
Müşteri Talebi |
Uygulanabilir medya: |
Toz ve parçacık malzemelerinin pnevmatik taşınması |
Mesafe: |
>2000m |
Güç tüketimi: |
<3.8kWh/t·km |
Adı: |
Pnömatik taşıma pompa ekipmanları |
çalışma prensibi: |
Pnömatik Taşıma |
Performans: |
Kullanıma dayanıklı, değişken frekanslı, patlamaya dayanıklı |
kullanım kapsamı: |
Metalürji, inşaat malzemeleri, kömür madenleri, çimento fabrikaları |
teslimat hacmi: |
>300 ton/saat |
Satış sonrası hizmet: |
Denizaşırı makinelere hizmet verecek mühendisler |
Renk: |
Müşteri Talebi |
Uygulanabilir medya: |
Toz ve parçacık malzemelerinin pnevmatik taşınması |
Mesafe: |
>2000m |
Güç tüketimi: |
<3.8kWh/t·km |

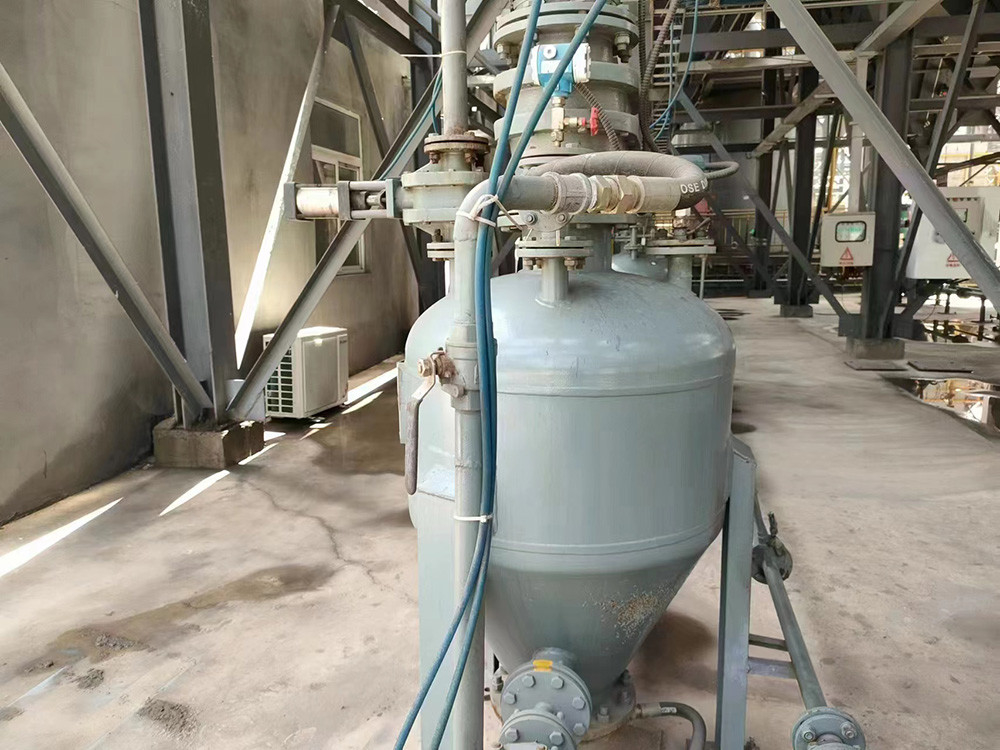

Çimento Silosu için Pnömatik Taşıma Pompa Ekipmanı Büyük taşıma kapasitesi ve uzun mesafe
AçıklamaÜrün Tanıtımı:
Pnömatik taşıma ekipmanları taşıma için yüksek basınçlı hava kullanır.ve temel prensibi basınçlı havanın enerjisini (statik basınç enerjisi ve kinetik enerji) basınç verici (kamara pompası) aracılığıyla taşınan malzemeye aktarmaktır, çeşitli dirençlerin üstesinden gelmek ve malzemeyi diğer ucuna göndermek. İyi toz önleme etkisi vardır; Mekanikleştirme ve otomasyon elde etmek kolaydır, işgücünü azaltabilir ve işgücünü kurtarabilir;Taşıma işlemi sırasında, karıştırma, ezme, sınıflandırma, kurutma ve soğutma gibi birden fazla işlem işlemi aynı anda gerçekleştirilebilir.
Uygulama Alanı
PCD pnevmatik taşıma ekipmanları ve sistemleri, inşaat malzemeleri, kimyasallar, madencilik, elektrik ve metalürji gibi endüstrilerde yaygın olarak kullanılmaktadır.hammaddeler, uçan kül, hidratlı kireç, kuru boşaltılmış kalsiyum karbid çöplüğü, çöplük tozu, çelik çöplük tozu, kömür tozu, alüminyum oksit tozu, boksit tozu, fosfor tozu, pirofillit tozu,ve organik silikon tozu.
yoğun fazlı pnevmatik taşıma sisteminin bileşimi
yoğun fazlı pnevmatik taşıma, yüksek konsantrasyon oranı, yüksek karıştırma oranı ve düşük akış hızına sahip bir taşıma türüdür.bir fiş veya kum kum dünü şeklindeTaşıma gücünün ana kaynağı, malzeme taşımacılığını gerçekleştirmek için malzeme fişinden önce ve sonra basınç farkıdır.Kontrol sistemi, boru hattı sistemi, malzeme depolama ve yardımcı sistemleri.
1) Basınçlı hava kaynağı sistemi esas olarak bir hava kompresörü, bir yağ çıkarıcı, bir kurutucu, bir hava depolama tankı ve boru hatlarından oluşur.Malzeme taşımacılığı ve hava kontrol bileşenleri için yüksek kaliteli basınçlı hava sağlamakYüksek basınçlı kök üfleyicisi kısa mesafe taşımacılığında da kullanılabilir.
2) Besleme sisteminin ana amacı, düşük basınçlı konteynerlerden yüksek basınçlı taşıma borularına malzeme temin etmektir.ve yüksek basınçlı boru hatlarına girerken malzemelerin sıkıştırılmış hava ile mümkün olduğunca eşit bir şekilde karıştırılmasını sağlamakŞu anda yaygın besleme cihazları esas olarak silo pnevmatik taşıma pompalarını içerir ve yüksek basınçlı döner besleyici, taşıma mesafesinin uzak olmadığı durumlarda da kullanılabilir.Şu andaŞirketimizin kullandığı ana besleme cihazları arasında F tipi silo pnevmatik taşıma pompası, V tipi silo pnevmatik taşıma pompası ve L tipi silo pnevmatik taşıma pompası bulunmaktadır.
3) Kontrol sistemi, esas olarak mikroişlemcilere dayalı programlanabilir bir mantıksal denetleyici (PLC) tarafından kontrol edilir ve bu da yeryüzünde manuel kontrol, otomatik kontrol,Ya da uzaktan bilgisayar merkezi kontrolÇeşitli mekanik bileşenlerin eylemleri, taşıma sistemindeki çeşitli kontrol bileşenlerinin otomatik çalışmasını ve veri toplamasını sağlayabilir.ve manuel operasyon anahtarlama fonksiyonu ile donatılmıştır.
4) Boru hattı sistemi, taşıma boru hattı, dirsekler, gerekli değişken çap ve gaz doldurma valfleri vb içerir.esas olarak, dış dünyaya kirliliğe neden olmadan malzemelerin kapalı bir durumda taşınmasını sağlamak için, ve nakliye süreci sırasında malzemelerin gazla karıştırılma durumunu sağlamak, boru tıkanıklığının oluşmasını önlemek için.
5) Malzeme depolama sistemi ve yardımcı sistemleri, esas olarak malzeme depolama, malzeme seviye ölçümü, basınç vakum serbest bırakma valfi, toz toplayıcı, boşaltma valfi vb. gibi cihazları içerir.
Pnömatik Taşıma Kutusu Pompasının Ana Özellikleri
1 Büyük taşıma kapasitesi:> 300 t/h;
2 Uzun mesafe: > 2000m;
3 Düşük güç tüketimi: < 3,8kWh/t · km;
4 Düşük aşınma: boru hattı ömrü> 10 yıl;
5 Düşük hız: başlangıç hızı 6-10m/s;
6 Yüksek karıştırma oranı: > 30kg/kg;
7 Esnek süreç düzeni, tozsuz, yüksek çalışma hızı, mekanik taşıma ile karşılaştırıldığında daha düşük yatırım ve daha düşük bakım maliyetleri
Büyük Kapasiteli Pnömatik Taşıma Kutusu Pompası Parametre Tablosu
Taşıma Malzemesi | Toplu yoğunluk (t/m3) | Model | PCD24/H | PCD26/H | PCD28/H | PCD30/H | Taşıma mesafesi | |
Spesifikasyon | 16~20m3 | 18~22m3 | 20 ~ 27m3 | 26~32m3 | Seviye (m) | Seviye (m) | ||
Tozlanmış kömür | 0.5 | Teslimat hacmi (t/h) | 50 ~ 80 | 60 ~ 90 | 65 ~ 110 | 80~130 | 200 | 20 |
Uçan Kül | 0.75 | 75~125 | 85 ~ 130 | 95~160 | 125~190 | 200 | 20 | |
Kalksit Tozu/Mineral Tozu | 0.8 | 80~130 | 90~140 | 100~170 | 130~200 | 200 | 20 | |
Çimento/Hazır Un | 1 | 100 ~ 150 | 115~175 | 130~215 | 165 ~ 260 | 200 | 20 |
Uzun mesafe pnevmatik nakliye kutu pompası parametreleri tablosu
Taşıma Malzemesi | Toplu yoğunluk (t/m3) | Model | PCD24/L | PCD26/L | PCD28/L | PCD30/L | Taşıma mesafesi | |
Spesifikasyon | 16~20m3 | 18~22m3 | 20 ~ 27m3 | 26~32m3 | Seviye (m) | Seviye (m) | ||
Tozlanmış kömür | 0.5 | Teslimat hacmi (t/h) | 20 ~ 40 | 25 ~ 45 | 30 ~ 55 | 45 ~ 65 | 1000 | 25 |
Uçan Kül | 0.75 | 35 ~ 60 | 45 ~ 65 | 45 ~ 80 | 65 ~ 95 | 1000 | 25 | |
Kalksit Tozu/Mineral Tozu | 0.8 | 40 ~ 65 | 45 ~ 70 | 50 ~ 85 | 70~100 | 1000 | 25 | |
Çimento/Hazır Un | 1 | 50 ~ 80 | 55 ~ 90 | 65 ~ 110 | 90~120 | 1000 | 25 |
Geleneksel ızgara pnevmatik taşıma kutu pompası parametreler tablosu
Taşıma Malzemesi | Toplu yoğunluk ((t/m3) | Model | PCD18/N | PCD20/N | PCD20/N | Referans Taşıma Mesafesi | |
Spesifikasyon | 5.0~6.7m3 | 7.0~10.0m3 | 10.0~15.0m3 | Seviye (m) | Dikey (m) | ||
Tozlanmış kömür | 0.5 | Teslimat hacmi (t/h) | 12 ~ 20 | 16 ~ 32 | 25 ~ 50 | 500 | 30 |
Uçan Kül | 0.75 | 18 ~ 32 | 25 ~ 48 | 35 ~ 70 | 50 | ||
Kalksit Tozu/Mineral Tozu | 0.8 | 20 ~ 35 | 26~51 | 38 ~ 75 | 500 | 30 | |
Çimento/Hazır Un | 1.0 | 24 ~ 42 | 32 ~ 65 | 48 ~ 95 | 500 | 30 | |
Silikon Tozu | 1.2 | 28 ~ 50 | 40 ~ 75 | 55~115 | 500 | 30 |
Küçük Boyutlu Pnömatik Taşıma Bunker Pompasının Parametre Tablosu
Malzeme | Toplu yoğunluk ((t/m3) | Model | PCD08/M | PCD10/M | PCD12/M | PCD14/M | Referans Taşıma Mesafesi | |
Spesifikasyon | 0.2~0.5m3 | 0.6~1.6m3 | 1.5 ~ 2.5m3 | 2.5~5.0m3 | Seviye (m) | Dikey (m) | ||
Tozlanmış kömür | 0.5 | Teslimat hacmi (t/h) | 0.5~1.8 | 1.5~5.5 | 5.0~9.0 | 8.0~18.0 | 100 | 20 |
Uçan Kül | 0.75 | 0.9~2.8 | 2.5~8.5 | 7.0~14.0 | 12.0~27.0 | 100 | 20 | |
Kalksit Tozu/Mineral Tozu | 0.8 | 1.0~3.0 | 3.0~9.0 | 8.0 ~ 15.0 | 12.0~28.0 | 100 | 20 | |
Çimento/Hazır Un | 1.0 | 1.2~3.5 | 3.5~11.5 | 10.0~18.0 | 16.0~36.0 | 100 | 20 | |
Silikon Tozu | 1.2 | 1.5~4.0 | 4.5~13.5 | 12.0~20.0 | 19.0~43.0 | 100 | 20 |
